①燃?xì)狻⑷細忮仩t自動控制與調節概述

燃?xì)猓ㄓ停╁仩t在水位控制、過熱蒸汽溫度調節、水處理和除氧器控制方面以及檢測元件和熱工儀表選擇、安裝、使用方面與燃煤鍋爐是相同的（燃?xì)忮仩t儀表需防爆），不再重復；主要不同是燃燒系統的控制及與此密切相關的負荷調節。由于燃?xì)猓ㄓ停┯斜ㄎｋU(xiǎn)，對燃燒控制及相關保護自動化的要求更嚴格，對控制的準確性和靈敏性要求更高。因?yàn)橛蜌馊剂先紵匦员热济悍€(wěn)定，又都是流體，實現自動控制比燃煤容易，所以現代燃?xì)猓ㄓ停╁仩t基本上都采用全自動控制。燃?xì)猓ㄓ停╁仩t燃燒系統自動控制與調節的基本任務是：保證燃燒安全，防止?fàn)t膛爆炸事故，確保鍋爐運行安全；鍋爐啟停程序控制；燃燒工況和鍋爐負荷自動調節，保證鍋爐運行處于最佳工況，達到最好的節能減排效果。小型燃?xì)猓ㄓ停╁仩t很少用燃煤鍋爐常用的電動或氣動儀表控制與微機控制，一般是用一個中心程序控制器把傳感器、變送器和其他單項控制器送出的信號與執行器連接為一個控制系統。

②燃?xì)狻⑷加腿紵绦蚩刂?/p>

燃?xì)猓ㄓ停┤紵龁?dòng)程序是：安全自檢→風機啟動預吹掃→點火→正常燃燒與負荷調節。停爐程序是：燃料電磁閥關閉切斷燃料源→滅火→后吹掃→風機停運→風門回零。表4-6和表4-7是功率≥350kW的燃油和燃?xì)馊紵骺刂瞥绦颍ó?dāng)功率<350kW時，燃油燃燒器沒有預檢鼓風確認元件和鼓風確認，燃?xì)馊紵鳑](méi)有氣閥檢漏和開始火焰，直接點小火）。

③燃?xì)?、燃?xì)忮仩t燃燒系統自動報警與聯鎖保護

一、熄火保護

熄火保護裝置由火焰監視器與燃油或燃?xì)獍踩姶砰y組成。火焰監視器的光敏元件有光電管、離子電極或紫外光敏管，前者用于燃油火焰，后二者用于燃?xì)饣鹧?。光敏信?hào)經放大器放大，通過通斷繼電器控制安全電磁閥。

二、燃?xì)忾y檢漏

檢查燃?xì)夤夤苈飞先細獍踩y和主閥關閉狀態是否嚴密，當檢驗出有泄漏時，燃燒器不能啟動，必須由操作人員檢修后再行試驗。

另一種檢漏裝置是在燃?xì)獍踩y與主閥之間裝一個壓力開關，檢漏方法是：風機啟動前吹掃時，安全閥關閉、主閥開啟，壓力開關反映為爐膛壓力；然后，先關閉主閥，再開啟安全閥2s后關閉，這時壓力開關檢測到供氣壓力并保持穩定，說明安全閥、主閥均無泄漏。

三、燃燒系統其他聯鎖保護

燃?xì)夤饣蛉加蛪毫^(guò)低及風機風壓過低聯鎖保護，它們各自由一個壓力開關檢測。當壓力低于設置值時，壓力開關信號控制繼電器啟動相應的保護電路。

四、鍋爐運行安全聯鎖保護

蒸汽鍋爐有鍋爐超壓、缺水、過熱器超溫聯鎖保護；熱水鍋爐有出水超溫、循環泵停運聯鎖保護。

五、一般電路都有高電壓、過電流、缺相和熱繼電保護等

燃?xì)猓ㄓ停╁仩t負荷調節的任務是使燃燒負荷與鍋爐負荷相適應并在保證完全燃燒的前提下，使空氣系數最小。

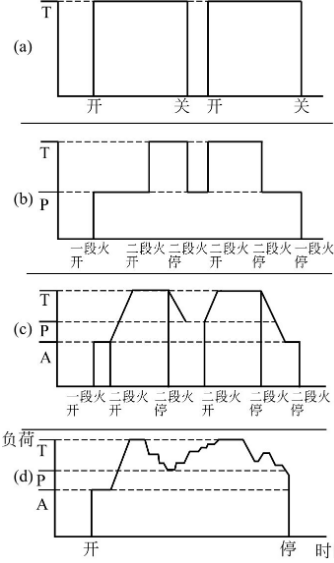

燃?xì)猓ㄓ停╁仩t負荷調節方式有一段、兩段（或三段）、平滑過渡兩段、比例調節四種，其調節過程如圖所示

（a）單段火燃燒器；（b）兩段火燃燒器；（c）平滑過渡兩段火燃燒器；（d）比例調節燃燒器橫坐標為時間，縱坐標為負荷鍋爐這樣的調節對象熱慣性較大，燃輕柴油時燃燒器功率一般較小，所以負荷調節方式一般都用一段和兩段調節，≥4t/h鍋爐可用三段調節（平滑過渡和比例調節價格較貴）。燃油量調節分別用一個、兩個或三個簡單壓力霧化噴嘴實現負荷調節，兩個或三個噴嘴燃油量分配比例可在允許的調節范圍內（燃燒器說明書性能表上有說明）根據需要選配；保持合理風/燃比的風量調節用與燃油量調節聯動的液壓油缸風門驅動器或伺服電機驅動風門；鍋爐負荷信號是蒸汽鍋爐工作壓力或熱水鍋爐出水溫度。例如蒸汽鍋爐兩段火負荷調節過程是：燃燒器在一段火負荷下點火，著火后隨即轉入兩段火，鍋爐升壓到傳感器設定上限壓力時，燃燒器降為一段火燃燒，若鍋爐壓力能維持在壓力傳感器設定上下限壓力之間，則保持一段火運行，鍋爐壓力降到設定下限壓力時，兩段火重新投入。
